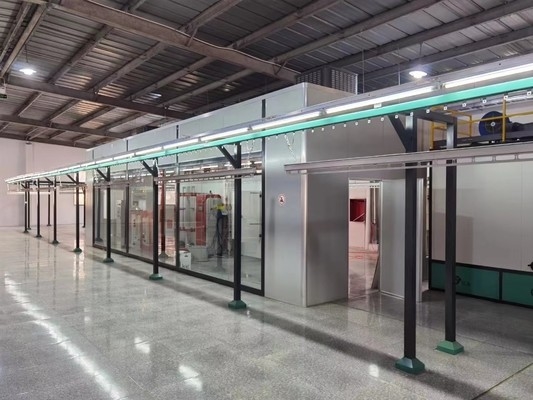

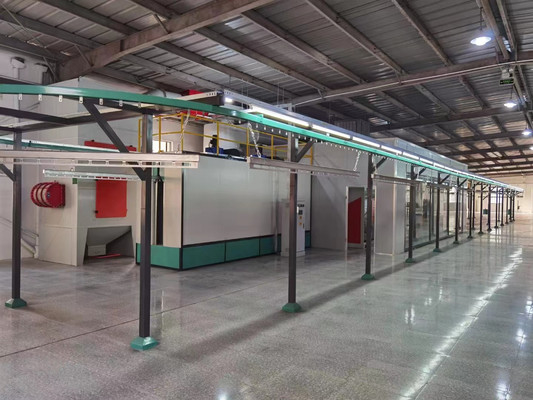

linea di rivestimento automatica della polvere 40m/Hour per il Mdf di legno della mobilia del piatto di legno

Descrizione del prodotto:

La nostra linea di rivestimento MDF progettazione di attrezzature di spruzzatura di fascia alta, ricerca e sviluppo, vendite.e prodotti chiave a sostegno dell'industria delle spruzzatureHa centinaia di casse di apparecchiature automatiche di spruzzatura su larga scala in vari settori industriali in tutto il paese.

Su tutta la linea di controllo del rivestimento

Controllo del circuito:

Questa serie di apparecchiature adotta il controllo dell'interfaccia uomo-macchina e il controllo del pannello di controllo e imposta la protezione ( sovraccarico, perdita di fase, perdite) per la linea di produzione di spruzzatura, il sistema di alimentazione e di scarico,linea di trasporto, pistole a spruzzo, forno di curaggio e altri sistemi di controllo.

Il sistema di alimentazione dell'aria e di scarico della stanza di spruzzatura è controllato mediante conversione di frequenza (o regolazione manuale della valvola d'aria).

B: condotte di aria compressa:

I gasdotti sono dotati di manometri e valvole di regolazione del flusso.

I tubi d'aria nella zona di spruzzatura devono essere filtrati con precisione mediante rimozione dell'olio, rimozione dell'acqua, ecc. La parte A deve dotare la parte B del gas a pressione d'aria richiesto e fornire spruzzature

Se il gas stabile richiesto dall'apparecchiatura è instabile dopo che il flusso d'aria è condotto in officina a causa della lunga condotta, la condotta d'aria in officina di verniciatura è tamponata

Le lattine sono manipolate dalla parte A..

C: sistema di alimentazione e scarico dell'aria:

L'intero sistema è dotato di un sistema di alimentazione dell'aria e di una funzione di regolazione del volume dell'aria (Vantaggi: 1. risparmio energetico e protezione dell'ambiente 2. facile funzionamento)

La camera di spruzzatura è indipendente di scarico, sono dotati di funzione di regolazione del volume d'aria (Vantaggi: 1. risparmio energetico e protezione ambientale 2. facile da usare)

Parametri tecnici:

Descrizione del progetto:

1) Sito di installazione dell'apparecchiatura: L42 m *W8 m *H6 m

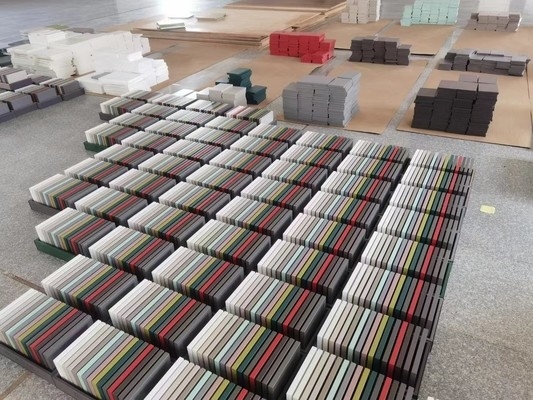

2) Nome del pezzo di lavoro: pannello della porta dell'armadio, ufficio e mobili per bambini

3) Dimensioni massime e minime del prodotto: lunghezza 3000mmx800mmx50mm

4) Produzione: turno singolo 8 ore domanda di produzione del progetto: parti di 300 m2 (capacità di produzione effettiva in base alle dimensioni della piastra)

5) Altezza del laboratorio: 7 metri

6) Flusso di processo di base: parte superiore → preriscaldo 1→ polvere di spruzzo elettrica auto-statica → raffreddamento 1→ raffreddamento 2→ raffreddamento 3→ raffreddamento su scala → controllo qualità → parte inferiore

1- preparazione della parte superiore: la piastra deve essere aperta correttamente con fori appesi, adattabili al gancio secondario, utilizzando corsie di trasporto o

Trasferisci la macchina all'area dei pezzi di ricambio.

2. Il pezzo viene appeso alla piastra di appesa in linea;

3. Inserire automaticamente il forno di pre riscaldamento della piastra; (con impostazioni di temperatura e tempo)

4. Spruzzare polvere su sei lati della camera della polvere; (il lato A/B è opzionale)

5- controllare l'effetto di spruzzatura e la percentuale di polvere nell'area di polverizzazione e regolare ragionevolmente il controllo della polverizzazione;

6. inserire automaticamente il forno di raffreddamento; (con impostazione della temperatura e dell'ora);

7. inserire la zona di raffreddamento passo passo rilascio;

8. Corrente aperta con la linea di raffreddamento naturale alla parte inferiore;

9. pezzo di lavoro offline, ispezione, imballaggio;
