GM03 – Elenco dei pezzi di ricambio
|
||
|

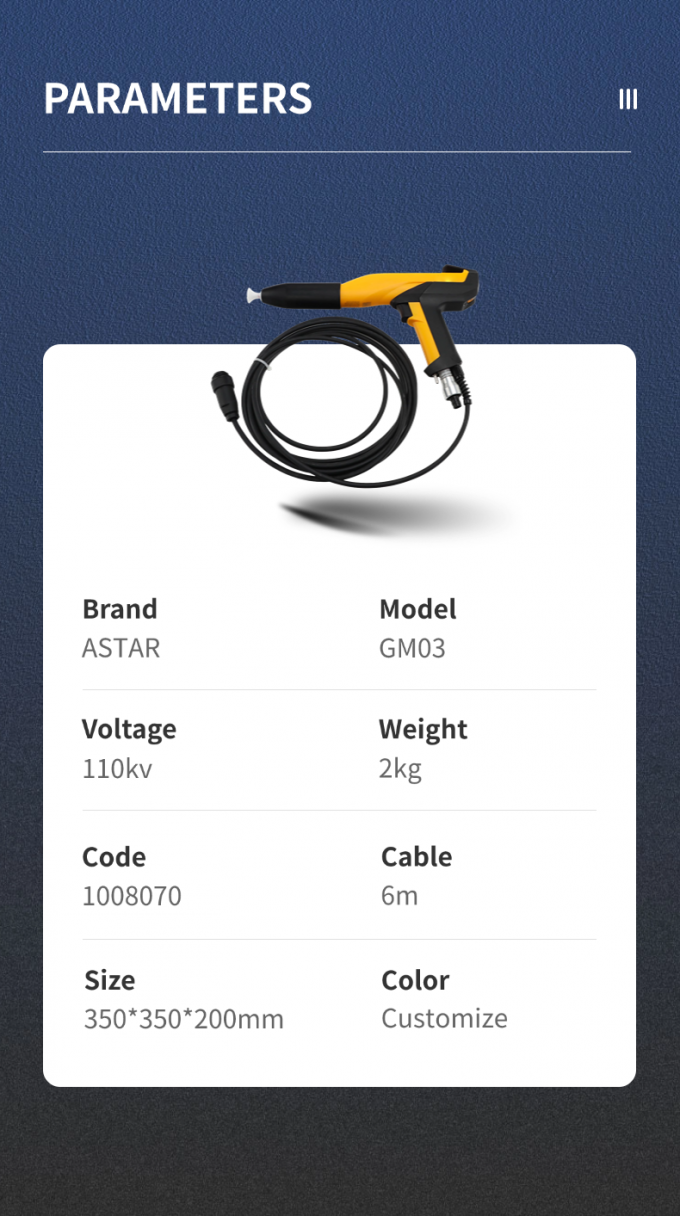

Pistola a polvere manuale GM03 – completa
|
||
|
A
|
polarità negativa, incl. cavo pistola –6 m, tubo aria di risciacquo –6 m, ugello a getto piatto, spazzola e kit di parti, senza tubo polvere
|
1008 070
|
|
|
Pistola a polvere manuale GM03 – completa
|
1008 073
|
|
polarità positiva, incl. cavo pistola –6 m, tubo aria di risciacquo –6 m, ugello a getto piatto, spazzola e kit di parti, senza tubo polvere
|
||
|
B
|
Albero pistola a polvere manuale OptiSelect GM03 (incl. cascata) con:
|
|
|
|
Cavo pistola 2 m, polarità negativa (–)
|
1007 971
|
|
|
Cavo pistola 6 m, polarità negativa (–)
|
1007 972
|
|
|
Cavo pistola 12 m, polarità negativa (–)
|
1007 973
|
|
|
Cavo pistola 2 m, polarità positiva (+)
|
1007 974
|
|
|
Cavo pistola 6 m, polarità positiva (+)
|
1007 975
|
|
|
Cavo pistola 12 m, polarità positiva (+)
|
1007 968
|
|
1
|

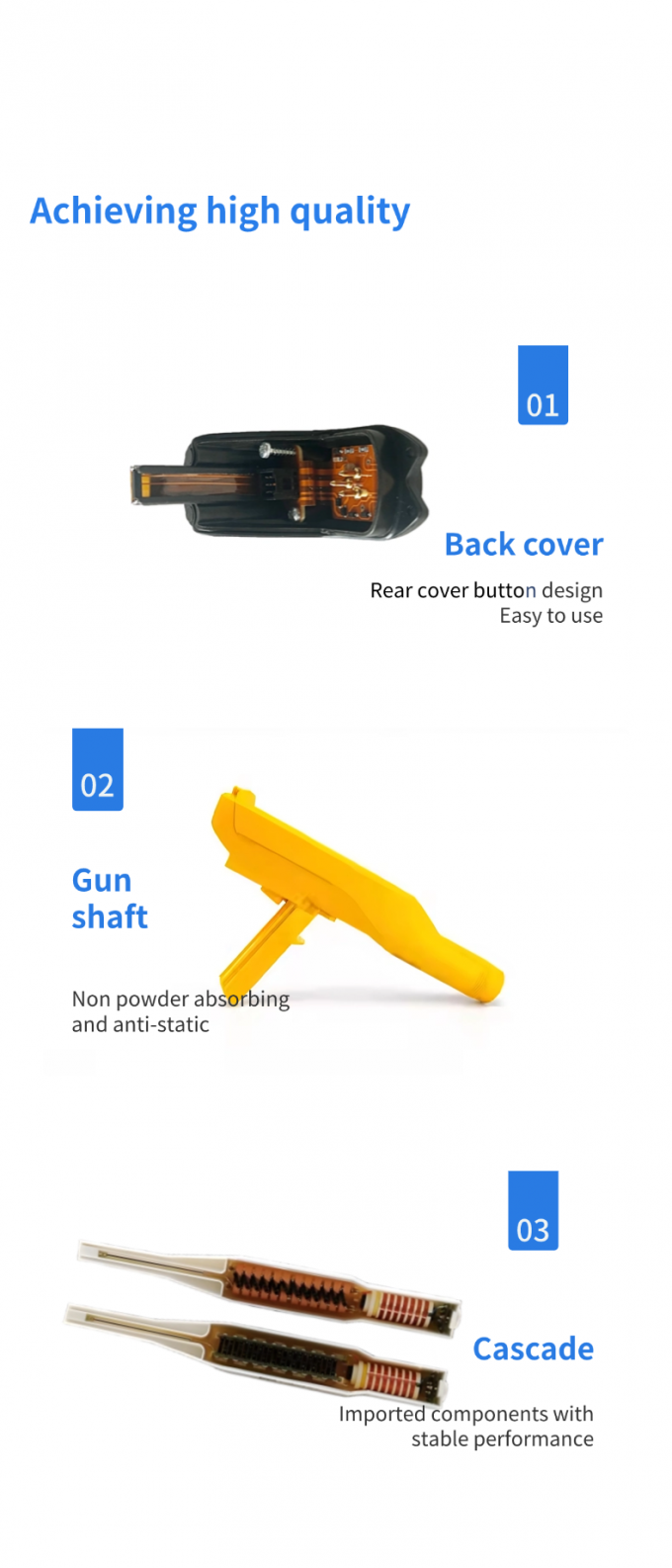

Corpo pistola
|
1007 220
|
|
2
|
Cascata –completa, polarità negativa
|
1007 231
|
|
|
Cascata –completa, polarità positiva
|
1007 232
|
|
3
|
Porta stampa –completo
|
1007 216
|
|
4
|
Piastra terminale con gancio
|
1007 217
|
|
5
|
Impugnatura –completa (incl. pos. 5.1 e 5.2)
|
1007 961
|
|
5.1
|
Vite di fermo –M3x8 mm
|
1008 157
|
|
5.2
|
Guarnizione impugnatura
|
1007 633
|
|
6
|
Grilletto –completo
|
1007 213
|
|
7
|
Coperchio grilletto
|
1007 212
|
|
8
|
Vite a testa svasata –M4x6 mm
|
1000 845
|
|
9
|
Connessione SuperCorona
|
1007 238
|
|
10
|
Cavo pistola 2 m –completo
|
1007 963
|
|
|
Cavo pistola 6 m –completo
|
1007 964
|
|
|
Cavo pistola 12 m –completo
|
1007 965
|
|
11
|
Connessione aria di risciacquo
|
1000 804
|
|
11.1
|
Tubo aria di risciacquo
|
100 854*
|
|
12
|
Tubo polvere –completo
|
1007 958 #
|
|
13
|
Molla di compressione
|
1001 488
|
|
14
|
Anello di clip
|
1007 960
|
|
15
|
Connessione tubo Ø 11-12 mm –completa (incl. pos 15.1)
|
1001 340 #
|
|
|
Connessione tubo Ø 9-10 mm –completa (incl. pos 15.1)
|
1002 030 #
|
|
15.1
|
O-ring per pos. 15
|
1000 822 #
|
|
16
|
Manicotto filettato (vedere l'elenco dei pezzi di ricambio corrispondente)
|
|
|
18
|
Guarnizione spazio cascata
|
1007 635#
|
|
|
Spazzola di pulizia –Ø 12 mm
|
389 765
|
|
|
Set di parti (non mostrato), composto da:
|
1008302
|
|
|
Ugello a getto piatto NF21
|
1007 935#
|
|
|
Adattatore NF08
|
1003634#
|
|
|
Fascetta fermacavo
|
303 070
|
|
|
Connettore tubo –completo, per tubo interno Ø 9-10mm
|
1002030
|
|
1
|
Corona PC05
|
1008 165#
|
|
|
Profili/parti piatte NF20 (ugello standard)
|
1010 090
|
|
|
Profili/parti piatte NF27
|
1010 752
|
|
|
Profili e depressioni complessi NF21
|
1007 935
|
|
|
Parti complesse NF22 (incavo profondo), spruzzatura mirata
|
1008 145
|
|
|
Superfici grandi NF24
|
1008 147
|
|
|
elettrodo
|
1007 683
|
|
|
Ugello piatto NF20 completo
|
1010 160
|
|
|
Ugello piatto NF27 completo
|
1010 754
|
|
|
Ugello piatto NF21 completo
|
1007 932
|
|
|
Ugello piatto NF22 completo
|
1008 140
|
|
|
Superfici grandi NF24
|
1008 142
|
|
|
Manicotto filettato
|
1008 326
|
|
|
Manicotto filettato
|
1007 229
|
|
|
Ugello a getto tondo NS04
|
1008 151
|
|
|
elettrodo rotondo
|
1008 152
|
|
|
Ugello a getto tondo completo
|
1008 150
|
|
|
Manicotto filettato
|
1007 229
|
|
|
Deflettori Ø 16mm
|
331 341
|
|
|
Deflettori Ø 24 mm
|
331 333
|
|
|
Deflettori Ø 32 mm
|
331 325
|
|
|
Deflettori Ø 50 mm
|
345 822
|
|
|
Prolunghe pistola senza ugello L = 150 mm
|
1008 616
|
|
|
Prolunghe pistola senza ugello L = 150 mm
|
1007 718
|
|
|
Prolunghe pistola con ugello a getto piatto NF25 L = 150 mm
|
1007 746
|
|
|
Prolunghe pistola con ugello a getto tondo NS09 L = 150 mm
|
1007 748
|
|
|
Prolunghe pistola senza ugello L = 300 mm
|
1008 617
|
|
|
Prolunghe pistola senza ugello L = 300 mm
|
1007 719
|
|
|
Prolunghe pistola con ugello a getto piatto NF25 L = 300 mm
|
1007 747
|
|
|
Prolunghe pistola con ugello a getto tondo NS09 L = 300 mm
|
1007 749
|
|
|
Profili/parti piatte NF25
|
1007 735
|
|
|
Profili e depressioni complessi NF26
|
1007 742
|
|
|
NS09 Adatto per grandi superfici
|
1008 257
|
|
|
Elettrodo
|
1007 684
|
|
|
Elettrodo
|
1008 258
|
|
|
Ugello piatto NF25 completo
|
1007 743
|
|
|
Ugello piatto NF26 completo
|
1007 744
|
|
|
Ugello tondo NS09 completo
|
1008 259
|
|
|
Manicotto filettato
|
1007 740
|
|
|
Tubi polvere antistatici POE Ø 11/16 mm
|
105 139
|
|
|
Tubi polvere antistatici POE Ø 12/18 mm
|
1001 674
|
|
|
Tubi polvere antistatici POE Ø 10/15 mm
|
1001 673
|
|
|
Tazza polvere 500 ml
|
1002 069
|
